Проблема «эффекта штопора» в кабельных цепях: причины, риски и способы решения

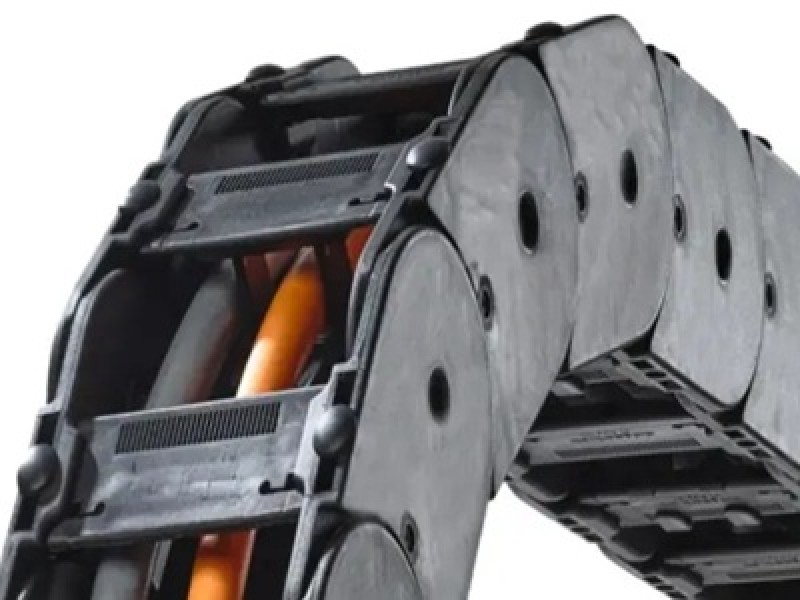

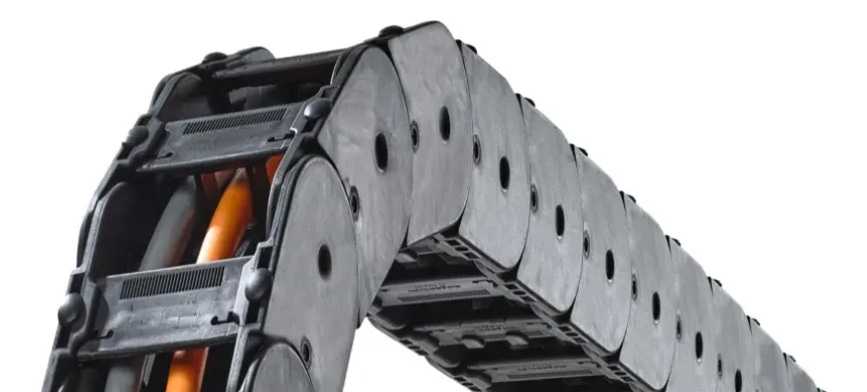

Высокодинамичные системы с использованием кабельных цепей (траков) предъявляют экстремальные требования к электрическим кабелям. Одной из самых серьезных, но часто игнорируемых проблем является торсионное повреждение, известное как «эффект штопора» (corkscrewing).

Что такое «эффект штопора»?

Термин «штопор» (corkscrew) описывает постепенную спиралевидную деформацию кабеля вдоль его продольной оси, которая проявляется после множества циклов изгиба.

Это явление возникает по трем основным причинам:

• Ошибки в конструкции кабеля: Ключевую роль играет структура скрутки жил. Если шаг скрутки (длина одного оборота жил) слишком велик или не оптимизирован под конструкцию кабеля, внутри возникает внутреннее напряжение. При повторяющихся движениях это напряжение разряжается через спиралевидную деформацию.
• Нарушение радиуса изгиба: Если при проектировании кабельной цепи не соблюдается минимальный радиус изгиба, возникают колоссальные нагрузки, которые постепенно разрушают структуру кабеля. Проблема обостряется при увеличении дистанции перемещения.
• Ошибки при монтаже: Если кабель перекручивается в процессе размотки или подвергается чрезмерному натяжению при укладке, в нем накапливается энергия. В процессе эксплуатации эта энергия высвобождается, провоцируя деформацию.

Совет эксперта: Чтобы избежать перекручивания при монтаже, рекомендуется использовать специальные размоточные устройства (unwinders).

Последствия деформации: чем это опасно?

«Эффект штопора» несет в себе серьезные риски для оборудования и персонала:

• Повреждение жил: Помимо видимой внешней деформации, часто происходят внутренние разрывы жил, что ведет к сбоям в передаче энергии или данных.
• Короткие замыкания и пожары: При разрыве жила может пробить оболочку соседних проводников, вызывая короткое замыкание, а в худшем случае — возгорание.
• Механические препятствия: Деформированный кабель теряет подвижность, что может привести к заклиниванию самой кабельной цепи или повреждению других кабелей в системе.

Как предотвратить появление «штопора»?

Для минимизации рисков необходимо применять комплексный подход: правильный выбор материалов и грамотный монтаж.

Правильный выбор кабеля

Необходимо использовать кабели, специально разработанные для динамических нагрузок. Например, линейка HELUCHAIN от HELU спроектирована с учетом специфики кабельных цепей:

1. Оптимизированная скрутка: В жилах с коротким шагом скрутки используется экструдированная оболочка, заполняющая пустоты (gusset-filling), что компенсирует механические напряжения.
2. Групповая скрутка: Кабели с большим количеством жил часто скручиваются в пучки, что значительно увеличивает их срок службы при сложных движениях.
3. Стресс-тестирование: Надежность подтверждается миллионами циклов изгиба в условиях, максимально приближенных к реальным.

Правила монтажа и эксплуатации

1. Разделение каналов: В идеале кабели должны прокладываться в отдельных каналах внутри кабельной цепи.
2. Совместимость материалов: Если места в цепи недостаточно и кабели соприкасаются, крайне важно, чтобы они имели одинаковый материал оболочки. Это предотвращает химическое или механическое взаимодействие материалов.
3. Снятие натяжения: Для обеспечения долгосрочной стабильности конфигурации кабелей в цепи обязательно использование разгрузочных устройств (tension relievers) как на неподвижном, так и на подвижном концах цепи.
